Геомембрана HDPE (геомембрана ПНД) — рулонный гидроизоляционный материал на основе полиэтилена низкого давления, применяемый для защиты фундаментов и отмостки от грунтовых и техногенных вод. Ниже — практическая технология укладки: подготовка основания, раскрой, сварка швов, контроль качества и узлы сопряжения, применимые на объектах промышленного и гражданского строительства.

Область применения и нормативная база

Геомембрана для фундамента решает две задачи: отсечение капиллярного подсоса влаги снизу и защита боковых поверхностей от напорных грунтовых вод. Материал применяется в составе гидроизоляционных систем по каталогу геомембран и подбирается по показателям прочности и толщины в зависимости от расчётного напора.

Проектирование и устройство защиты регламентируется:

• СП 250.1325800.2016 — общие требования к защите зданий и сооружений от подземных вод;
• СП 28.13330.2017 — защита строительных конструкций от коррозии, в том числе выбор материалов;
• ГОСТ 2678-94 и ГОСТ 30547-97 — номенклатура и требования к рулонным гидроизоляционным материалам.

Требования к основанию под укладку

Качество основания определяет долговечность всей системы. Для гладких и профилированных полотен требования различаются, но базовые принципы едины.

Подготовка поверхности

• Поверхность бетона очищается от наплывов, раковин, арматурных выпусков, мусора и масляных пятен;
• острые кромки и выступы срубаются или зашлифовываются — под гладкой мембраной они работают как концентраторы напряжений;
• для гладких полотен рекомендуется выравнивающая подсыпка из песка или мелкого щебня с уплотнением;
• основание должно быть сухим и не иметь свободной воды в момент укладки.

Геометрия и уклоны

Дно котлована и обратные засыпки планируются с учётом проектных отметок. При наличии дренажа он монтируется до укладки мембраны. Для горизонтальной гидроизоляции под фундаментной плитой основание выполняется ровным, без локальных просадок.

Раскрой и подготовка полотнищ

Раскрой выполняется по фактическим размерам с учётом нахлёста на сварной шов и компенсации осадок. Полотнища раскатываются вдоль длинной стороны сооружения — так сокращается число поперечных швов.

При раскрое учитывается температурный режим: полотна укладываются с соблюдением проектных требований по температуре воздуха. Свободные концы фиксируются от сноса ветром.

Технология сварки швов

Соединение полотнищ — ключевой этап. Применяются два основных метода:

• Термоконтактная (горячим клином) сварка — для линейных швов на ровных участках;
• Экструзионная сварка — для узлов, примыканий, ремонта и труднодоступных мест.

Порядок выполнения

1. Совместить полотнища с проектным нахлёстом, очистить зону шва от влаги, пыли, грунта.
2. Выполнить пробный шов на образце для настройки оборудования.
3. Сварить шов по всей длине без разрывов и пропусков.
4. Проверить герметичность неразрушающими методами (см. раздел контроля качества).

Укладка на фундамент: вертикальная и горизонтальная гидроизоляция

Горизонтальная гидроизоляция под плитой

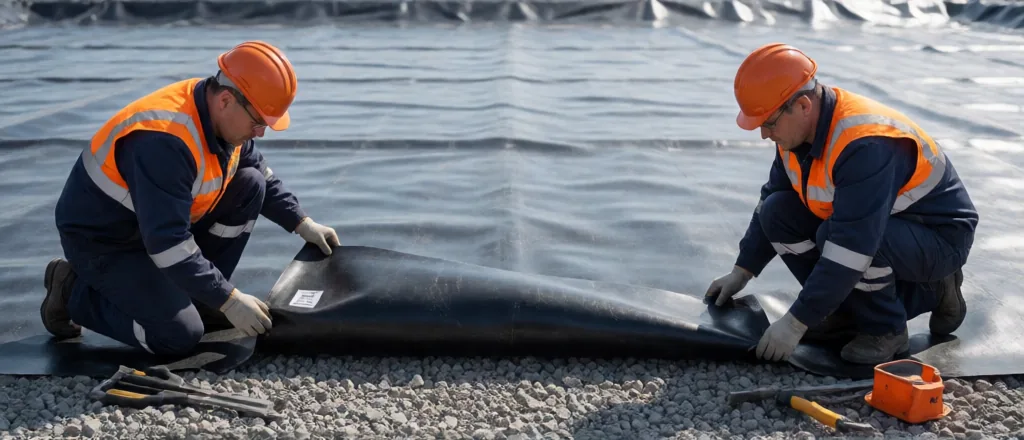

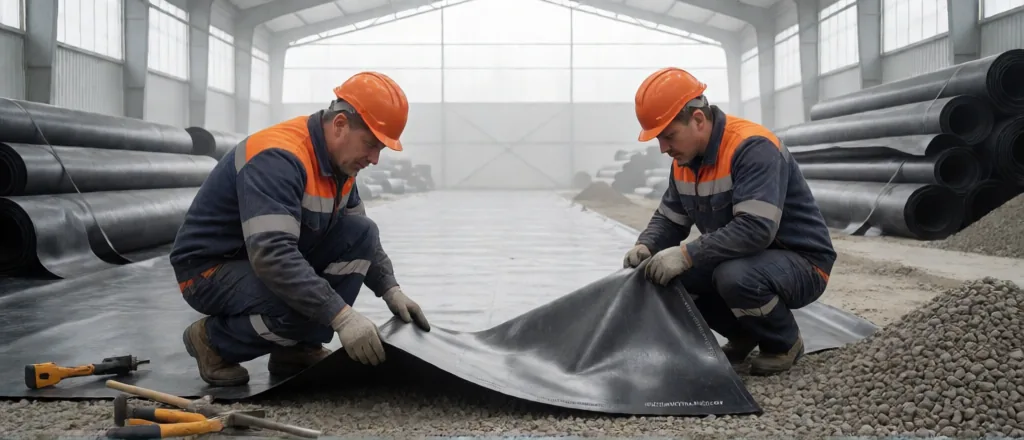

Полотнища раскатываются по подготовленному основанию с нахлёстом, швы свариваются. По периметру мембрана заводится на вертикальные поверхности с запасом под последующее сопряжение. Сразу после укладки рекомендуется защитная подсыпка или стяжка, исключающая механические повреждения при армировании и бетонировании.

Вертикальная гидроизоляция стен фундамента

Полотна крепятся к поверхности с механической фиксацией по проекту, швы свариваются. При обратной засыпке мембрана защищается от повреждения крупным заполнителем — применяется защитный слой или профилированные материалы. Для гладких полотен целесообразно использовать решения из раздела гладких геомембран, если проектом не предусмотрены иные типы.

Геомембрана для отмостки: особенности монтажа

Геомембрана для отмостки работает как барьер, отсекающий поверхностные и верховодные воды от тела фундамента и зоны обратной засыпки. Технология отличается от фундаментной:

• полотно укладывается с уклоном от здания, заданным проектом;
• мембрана заводится на вертикальную поверхность цоколя и сопрягается с вертикальной гидроизоляцией;
• сверху выполняется защитно-выравнивающий слой и покрытие отмостки;
• швы свариваются, края фиксируются от сдвига.

Узлы сопряжения и проходки

Наиболее уязвимые места — примыкания и проходки инженерных коммуникаций. Порядок работ:

• вводы труб выполняются с применением проектных герметизирующих элементов;
• сопряжение горизонтальной и вертикальной мембраны — непрерывный сварной шов;
• места крепления механического анкера герметизируются накладкой из того же материала;
• после монтажа узлы проверяются визуально и неразрушающим контролем.

Для подбора материала под конкретный узел используйте общий раздел геомембран и уточняйте совместимость методов сварки.

Контроль качества и приёмка

Результаты контроля оформляются актами. Скрытые работы (швы под стяжкой, обратной засыпкой) принимаются до закрытия.

Типовые ошибки при монтаже

• укладка на неподготовленное основание с острыми включениями;
• сварка по влажной или загрязнённой поверхности;
• недостаточный нахлёст и отсутствие контроля шва;
• отсутствие защиты мембраны при обратной засыпке;
• отсутствие компенсации осадок в зонах примыканий.

Часто задаваемые вопросы

Чем отличается геомембрана ПНД от других рулонных гидроизоляционных материалов?

Геомембрана ПНД — полиэтиленовая мембрана, соединяемая сваркой в непрерывный герметичный ковёр. В отличие от битумных рулонных материалов, классифицируемых по ГОСТ 2678-94 и ГОСТ 30547-97, она образует бесшовное сварное покрытие, что критично для подземных конструкций.

Можно ли укладывать геомембрану для фундамента без защитной стяжки?

Решение принимается проектом. При обратной засыпке крупнообломочным грунтом и при последующих работах защитный слой, как правило, необходим для исключения механических повреждений.

Какой метод сварки выбрать для углов и примыканий?

Для линейных швов на ровных участках применяется термоконтактная сварка, для узлов и труднодоступных мест — экструзионная. Конкретный метод указывается в проекте.

Нужен ли дренаж при устройстве отмостки с геомембраной?

Геомембрана для отмостки отсекает поверхностные воды, но не заменяет дренаж при высоком уровне грунтовых вод. Необходимость дренажа определяется проектом по СП 250.1325800.2016.

Как проверяется герметичность швов?

Визуальным осмотром и неразрушающими методами (пневматический/вакуумный тест), а также испытанием образцов шва по проекту.
